Die feuchte Nordseeküste und die Marschböden rund um Bremerhaven stellen Bauherren vor besondere Herausforderungen. Weiche, mächtige Sedimentschichten reagieren empfindlich auf dynamische Belastungen, weshalb eine fundierte Standortanalyse unerlässlich ist. Die HVSR-Mikrotremor-Messung (Nakamura-Methode) erfasst die Eigenfrequenz des Untergrunds und liefert verlässliche Daten zur Boden-Bauwerk-Interaktion. In Bremerhaven, wo der Untergrund von Torf, Klei und Sanden geprägt ist, hilft dieses Verfahren, Resonanzeffekte frühzeitig zu erkennen. Wir nutzen die Methode, um die Standortklasse nach Eurocode 8 zu bestimmen und das seismische Risiko zu bewerten. Kombiniert mit einer MASW-Vs30-Messung lässt sich die Scherwellengeschwindigkeit profilieren, was für mehrgeschossige Gebäude in Hafennähe besonders relevant ist.

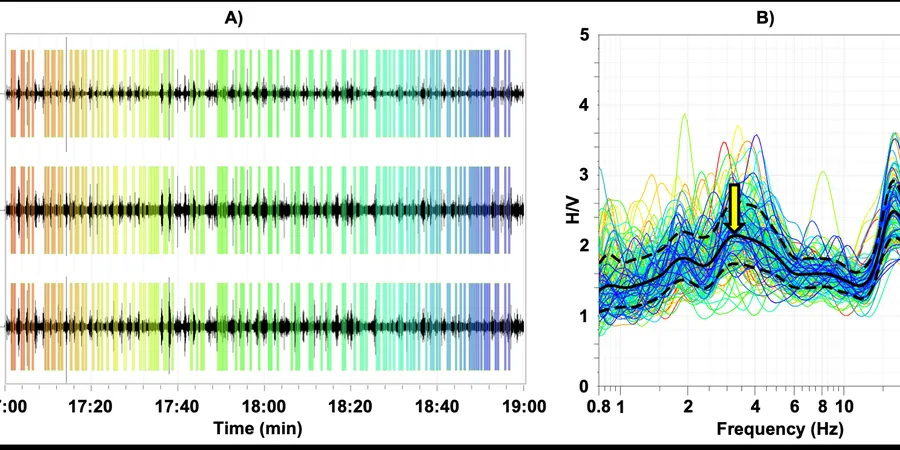

Die HVSR-Mikrotremor-Messung liefert die dominante Eigenfrequenz des Bodens – ein zentraler Wert für die Bauwerksdynamik in Bremerhaven.
Methodik und Umfang
Lokale Besonderheiten
Ein typischer Fehler in Bremerhaven ist, dass Bauunternehmen auf eine dynamische Standortanalyse verzichten, weil sie die weichen Marschböden als gleichförmig einschätzen. Dabei zeigen gerade die alten Hafenbecken, in denen mit Baggergut und Schutt verfüllt wurde, starke lokale Variationen der Eigenfrequenz. Wird eine HVSR-Mikrotremor-Messung in Bremerhaven unterlassen, können unerwartete Resonanzen zwischen Bauwerk und Boden auftreten – was bei Sturmfluten oder Erschütterungen durch Schiffsverkehr zu Rissen im Mauerwerk oder sogar zu Setzungsschäden führt. Wir haben mehrere Projekte in der Columbusstraße begleitet, wo die Messung nachträglich eine Sanierung unnötig machte, weil die Planer die dynamischen Kennwerte rechtzeitig anpassen konnten.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
E-Mail: kontakt@geotechnik.sbsGeltende Normen
Eurocode 8 (EN 1998-1:2004) – Standortklassifizierung, SESAME-Projektrichtlinie (2004) – H/V-Messung, DIN 4149:2005 – Einwirkungen auf Bauwerke, ISO 18406:2016 – Messung von Umgebungsrauschen
Zugehörige Fachleistungen
Einzelpunktmessung HVSR
An einem ausgewählten Standort in Bremerhaven führen wir eine 1-stündige Mikrotremor-Messung durch, werten das H/V-Spektrum aus und geben die dominante Eigenfrequenz sowie die Verstärkungsfunktion an.
Profilmessung entlang von Trassen
Für lineare Projekte wie Kaimauern oder Straßen in Bremerhaven messen wir entlang eines Profils an mehreren Punkten. Das Ergebnis ist ein Frequenzprofil, das laterale Änderungen im Untergrund sichtbar macht.
Standortkartierung für Baugebiete
Für Neubaugebiete wie die Havenwelten oder den Fischereihafen kartieren wir flächig die Eigenfrequenzverteilung. Die Daten dienen als Grundlage für die Gründungsplanung und die Festlegung von Bauwerksresonanzgrenzen.
Typische Parameter
Häufige Fragen
Was kostet eine HVSR-Mikrotremor-Messung in Bremerhaven?
Der Preis für eine Einzelpunktmessung liegt zwischen 1.520 und 1.970 Euro, abhängig von Zugänglichkeit des Standorts und Anzahl der Messpunkte. Bei Profilmessungen oder flächigen Kartierungen erstellen wir ein individuelles Angebot.
Wie lange dauert die Messung vor Ort in Bremerhaven?
Ein einzelner Messpunkt benötigt etwa 30 bis 60 Minuten Aufzeichnungszeit. Die Vorbereitung inklusive Sensorplatzierung dauert zusätzlich 15 Minuten. Bei Profilmessungen mit 5–10 Punkten rechnen Sie mit einem halben Tag vor Ort.
Welche Normen gelten für die HVSR-Messung in Deutschland?
Die Messung orientiert sich an den Richtlinien des SESAME-Projekts (2004) und an der DIN 4149:2005 für die Standortklassifizierung. Für die Auswertung der Eigenfrequenz wird das H/V-Spektralverhältnis nach Nakamura berechnet.
